PIC18F14K50を使った、キャラクターディスプレイ(紹介編) [PIC]
2012年1月28日
Microchip社のPIC18F14K50を用いた汎用のキャラクターディスプレイを作成したので、紹介します。
技術的な話は後の記事に譲ることにして、ここでは性能と使い方に関しての説明です。
仕様
・PIC18F14K50と、簡単な周辺部品だけで動作。
・コンポジットビデオ信号(NTSC)を介した白黒出力。
・横32文字・縦20行で、アルファベット大文字とカタカナを表示可能(shift-JIS半角文字互換)。
・表示させる文字は、パラレルインターフェースで入力。
電源を入れると、使用可能な文字が次のように表示されます。
![2012-01-28-IMG_9601.jpg](/jeans/skins/media/1/2012-01-28-IMG_9601.jpg)
技術的な話は後の記事に譲ることにして、ここでは性能と使い方に関しての説明です。
仕様
・PIC18F14K50と、簡単な周辺部品だけで動作。
・コンポジットビデオ信号(NTSC)を介した白黒出力。
・横32文字・縦20行で、アルファベット大文字とカタカナを表示可能(shift-JIS半角文字互換)。
・表示させる文字は、パラレルインターフェースで入力。
電源を入れると、使用可能な文字が次のように表示されます。
![2012-01-28-IMG_9601.jpg](/jeans/skins/media/1/2012-01-28-IMG_9601.jpg)

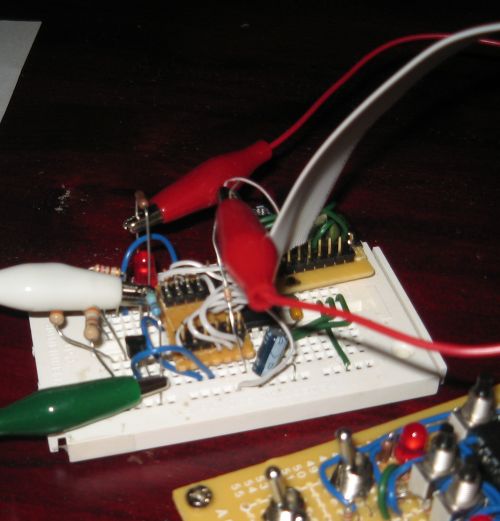

PIC18F14K50を使った、キャラクターディスプレイ(製作編) [PIC]
2012年1月23日
